|
| ブランド名: | CHIYAN |
| モデル番号: | チアン-H1 |
| MOQ: | 10000平方メートル |
| 価格: | 交渉可能 |
| 支払条件: | 、T/T、ウェスタンユニオン |
| 供給能力: | 年間生産量200万平方メートル |
アルミノケイ酸ディスプレイパネル、自動車ディスプレイパネル、アルミノケイ酸ガラスシート
アルミノケイ酸ガラス（CHIYAN-M2）は、環境に優しい高アルミノケイ酸超薄型ガラスであり、組成中のAl₂O₃含有量を増加させてイオン交換効率を向上させることで、化学強化後に優れた機械的特性を発揮します。
特徴:
高い耐衝撃性
高い耐スクラッチ性
高い透過率
高い耐薬品性
高い柔軟性
高い曲げ強度抵抗
ウルトラクリアホワイト
CHIYAN-M2の0.25〜2.5mm厚の高アルミノケイ酸ガラスは、幅広い顧客のニーズに対応するために既に市場で使用されています。
用途:携帯電話、タブレット、ラップトップ、コンピューターディスプレイ、車載ディスプレイ、産業用タッチパネル、スマートホームスクリーンディスプレイなどのハイエンド家電製品のカバー分野で広く使用されています。
標準厚さ:0.25mm〜2mm
標準サイズ:1300 * 1100mm（第5世代）
注記: サイズは顧客のニーズに合わせてカスタマイズできます。
製品構成
アルミノケイ酸ガラスは、ガラス中のAl₂O₃含有量を増やし、イオン交換容量を増やすことで、通常のソーダ石灰ガラスよりも優れた応力とひずみ深度を実現します。
物理的特性パラメータ
|
S/N |
項目 |
単位 |
CY-M2 |
|
1 |
密度 |
g/cm3 |
2.47 |
|
2 |
屈折率（590nm） |
/ |
1.51 |
|
3 |
ヤング率 |
Gpa |
75.6 |
|
4 |
せん断弾性率 |
Gpa |
30.7 |
|
5 |
体積抵抗率 |
lg（Ω.cm） |
9.1 |
|
6 |
誘電率 |
F/m |
8.2 |
|
7 |
軟化点 |
℃ |
830 |
|
8 |
歪み点 |
℃ |
558 |
|
9 |
徐冷点 |
℃ |
606 |
|
10 |
透過率（0.7mmt、550nm） |
% |
≥92 |
|
11 |
熱膨張率 |
* 10-7 /℃ |
98 |
|
12 |
光弾性係数 |
nm/cm/MPa |
27.2 |
|
13 |
ポアソン比 |
/ |
0.23 |
|
14 |
ビッカース硬度 |
HV |
700 |
化学焼入れプロセスパラメータ
|
CS |
>900Mpa |
|
DOL |
>50um |
|
4PB |
>800Mpa |
注記:焼入れ溶液Na+<0.5%。上記の試験結果は処理条件の影響を受け、データは参考用であり、製造の根拠としては使用されません。

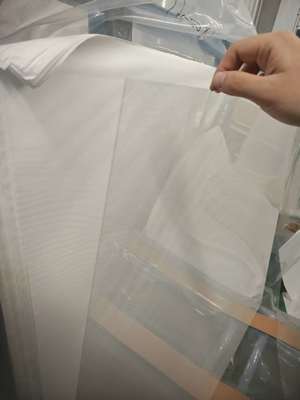

梱包図
保管条件:温度≤30℃、湿度≤65％（結露なし）、保管期間は納品日から6ヶ月です。
高アルミノケイ酸ガラス（CHIYAN-H1）を採用フロートガラスプロセス。

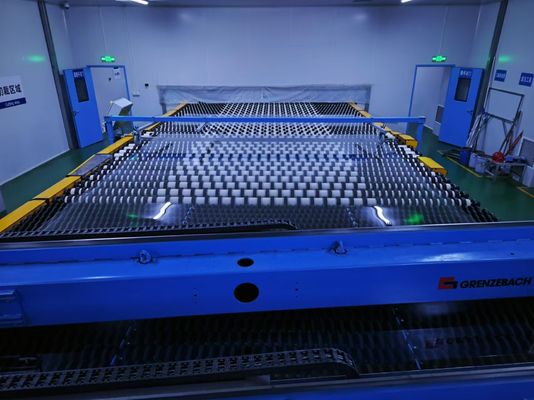

フロートガラスは、原料であるシリカ砂、石灰岩、ソーダ灰、マグネシウムを炉で加熱して作られます。溶融後、溶融スズの大きなベッドに広げられます。制御された冷却プロセス中に焼鈍炉内のローラーに沿って移動すると、この混合物は溶融スズ上でゆっくりと固化します。この時点から、単一の連続した滑らかなガラスのリボンが、下の写真のように現れます。
