| ブランド名: | CHIYAN |
| モデル番号: | チアン-M2 |
| MOQ: | 10000平方メートル |
| 価格: | 交渉可能 |
| 支払条件: | ,T/T,ウェスタン・ユニオン |
| 供給能力: | 年間生産量200万平方メートル |
超薄型超透明アルミノケイ酸ガラスに関する複数の英語製品説明オプションを以下に示します。
標準サイズ:1300*1100mm（第5世代）
注：サイズは顧客のニーズに合わせてカスタマイズできます。
製品構成
超クリア中アルミノケイ酸ガラスは、ガラス中のAl₂O₃含有量を増やし、イオン交換容量を増やすことにより、通常のソーダライムガラスよりも優れた応力とひずみ深度を実現します。
|
組成項目 |
SiO₂ |
Al₂O₃ |
Fe₂O₃ |
CaO |
MgO |
K₂O |
Na₂O |
|
設定値の範囲 |
69.0-72.0 |
4.5-8.0 |
＜0.01 |
6.0-8.0 |
3.5-5.0 |
0.1-1.0 |
13.0-14.5 |
物理的特性パラメータ
|
S/N |
項目 |
単位 |
試験規格 |
CY-M2 |
|
1 |
密度 |
g/cm3 |
GB/T5432-2008 |
2.48±0.01 |
|
2 |
屈折率 |
/ |
GB/T 2680-2021 |
1.51±0.01 |
|
3 |
ヤング率 |
Gpa |
GB/T 37780-2019 |
73.0±0.5 |
|
4 |
透過率 |
% |
GB/T 2680-2021 |
≧91.5 |
|
5 |
体積抵抗率 |
lg(Ω.cm) |
GB/T 31838.2-2019 |
≧10.0 |
|
6 |
誘電率 |
/ |
SJ/T 11043-1996 |
≧7.0 |
|
7 |
軟化点 |
℃ |
GB/T 28195-2011 |
750±10 |
|
8 |
歪み点 |
℃ |
GB/T 28196-2011 |
516±5 |
|
9 |
アニーリング点 |
℃ |
GB/T 28196-2011 |
562±5 |
|
10 |
熱伝導率 |
W/(m.K) |
JC/T 675-1997 |
0.682±0.10 |
|
11 |
熱膨張率 |
* 10-7/℃ |
SJ/T 11036-1996 |
85±5 |
|
12 |
光弾性係数 |
nm/cm/MPa |
BS 7604-1-1992 |
27.0±0.2 |
|
13 |
ポアソン比 |
/ |
GB/T 28195-2011 |
0.23±0.02 |
|
14 |
ビッカース硬度 |
HV |
GB/T 16534-2009 |
610±10 |
化学的焼入れプロセスパラメータ設定リファレンス
|
技術的パラメータ |
400℃ |
410℃ |
420℃ |
430℃ |
||||
|
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
|
|
3H |
≧650 |
≧7.0 |
≧650 |
≧8.0 |
≧650 |
≧9.0 |
≧650 |
≧10.5 |
|
4H |
≧600 |
≧8.0 |
≧600 |
≧9.0 |
≧600 |
≧11.0 |
≧600 |
≧12.5 |
|
5H |
≧600 |
≧9.0 |
≧600 |
≧10.0 |
≧600 |
≧11.5 |
≧600 |
≧13.0 |
注：焼入れ溶液Na+<0.5%。上記の試験結果は、処理条件の影響を受けます。データは参考用であり、生産の根拠としては使用されません。
寸法
|
NO. |
項目 |
仕様 |
検出方法 |
|
1 |
寸法公差 |
1300*1100*（±2mm） |
巻尺 |
|
2 |
厚さ |
0.50～1.1 ±0.05m 1.3～2.0 ±0.05m |
マイクロメーター |
|
3 |
厚さの差 |
≦0.04mm |
マイクロメーター |
|
4 |
対角線の差 |
≦0.3% |
巻尺
|
|
5 |
ストライプ |
≦レベル2 |
点光源 |
|
6 |
平面度 (焼入れ前) |
0.50～0.55 ≦0.15%(=h/L) 0.70～2.0 ≦0.10%(=h/L) |
|
外観仕様
|
NO. |
項目 |
仕様 |
検出方法 |
|
|
1 |
有効質量面積 |
エッジから10mm外側のすべての領域が有効質量面積です。 |
|
|
|
2 |
外観 欠陥 |
傷 |
w≦0.03mm、許容 0.03mm＜w≦0.05mm、L≦25mm（点欠陥で制御） w＞0.05mm、不許可 |
蛍光灯2000～2500Lux
|
|
気泡 |
d≦0.05mm、カウントなし 0.05mm＜d≦0.2mm、 数≦5 /m² d＞0.2mm、不許可 |
|||
|
石や粘着性のスズなどの異物 |
d≦0.05mm、カウントなし 0.05mm＜d≦0.2mm、数≦5 /m² d＞0.2mm、不許可 |
|||
|
3 |
エッジ欠陥 |
チッピング |
シングルチッピング L≦2.0mm、W≦1.0mm、D≦厚さの1/2（右図参照）。 チッピングの累積長は、ガラス板のエッジ長の10%未満です。 |
|
|
4 |
クラックと欠けた角 |
不許可 |
||
|
5 |
表面の汚れ（ガラスの削りくず、付着物、点状の汚染） |
通常の洗剤で除去できない汚れは許可されていません。 |
||
|
d≦0.05mm、カウントなし 0.05mm＜d≦0.3mm、 数≦5 /m² d＞0.3mm、不許可 |
外観検出と同じ方法。 |
|||

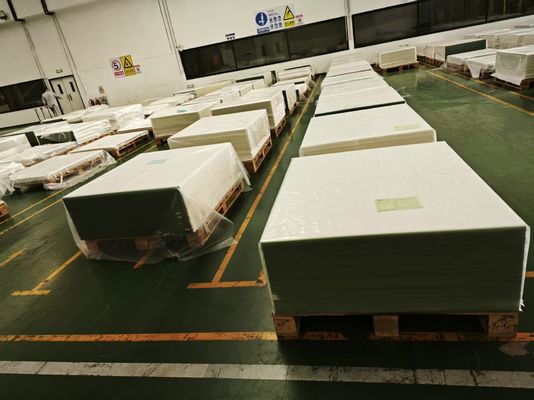

梱包図
梱包数量
|
S/N |
L*W*T(mm) |
梱包数量（個/箱） |
|
1 |
1300x1100x0.25 |
900 |
|
2 |
1300x1100x0.33 |
1020 |
|
3 |
1300x1100x0.40 |
900 |
|
4 |
1300x1100x0.50 |
750 |
|
5 |
1300x1100x0.55 |
680 |
|
6 |
1300x1100x0.70 |
550 |
|
7 |
1300x1100x0.82 |
490 |
|
8 |
1300x1100x0.95 |
420 |
|
9 |
1300x1100x1.0 |
410 |
|
10 |
1300x1100x1.1 |
370 |
|
11 |
1300x1100x1.3 |
310 |
|
12 |
1300x1100x1.5 |
280 |
|
13 |
1300x1100x1.6 |
250 |
|
14 |
1300x1100x1.8 |
230 |
|
15 |
1300x1100x2.0 |
200 |
保管条件：温度≦30℃、湿度≦65%（結露なし）、保管期間は納品日から6ヶ月です。
