|
| ブランド名: | CHIYAN |
| モデル番号: | チアン-M2 |
| MOQ: | 10,000m2 |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給能力: | 月2百万m2 |
メディカルディスプレイモニター用のアルミシリケート生ガラス カバーガラス AG ガラス
ウルトラ透明な超白色中型アルミ・シリケート電子浮遊ガラス 原品(チアン-M2) 環境に優しい超薄型アルミシリケートガラスは一定強度です
透明な浮遊ガラスは 溶けたガラスを用いて作られ 溶けたガラスを通して ツイールを通って 缶バッジへ そして レハルへと流れますグラスは重力と表面張力の働きにより 両側から滑らかで平坦になります透明な浮遊ガラスは通常のガラスのより高い光伝達性を有します.これはしばしばテレビ保護ガラス,LEDモニターガラス,タッチスクリーンガラスなどに使用されます.

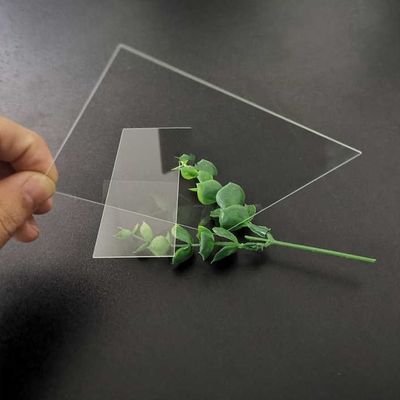

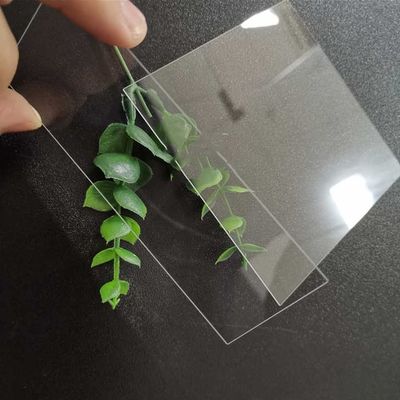

超透明のガラスを素材として選択することもできます これは非常に透明性があり 伝達性があり 滑らかで 低鉄度ガラスとも呼ばれますそして,これは新しいタイプの深加工ガラスです緑色のように見える透明な浮遊ガラスとは異なり,色のない結晶のように見えます.伝染性が高く 恐ろしい.
特徴:
高い衝撃耐性
高い 摩擦 耐性
柔軟性
高屈強度抵抗性
応用:
LCDディスプレイ,タッチスクリーンガラス,PDP,LEDテレビ,ノートブックPC,屋外ディスプレイ画面,医療機器,カメラ,ディスプレイ画面など
正規のTハックネス:
20.0mm 1.80mm 1.50mm 1.30mm オーバーライン
1.10mm 0.70mm 0.55mm
0.40mm 0.33mm 0.25mm
チアン-M2厚さ0.25~2.0mmの中型アルミニウムシリケートガラスは,幅広い顧客のニーズを満たすためにすでに市場で使用されています.
スタンダードSイーゼ:1300*1100mm (5代目)
注記: サイズは顧客のニーズに応じてカスタマイズできます.
製品組成
超透明の中等アルミシリケートガラスは,通常のソーダ石灰よりも優れたストレスとストレス深さを達成します. ガラスガラスのAl2O3含有量を増加させ,イオン交換能力を増加させることで
構成要素 | SiO2 | アル2O3 | Fe2O3 | カオ | MgO | K2O | Na2O |
設定値の範囲 | 690.0-72 だった0 | 4.5-8 だった0 | < について0.01 | 60.0-8 だった0 | 3.5-5 わかった0 | 0.1-10 | 13.0-14 わかった5 |
化学冷却プロセスパラメータ設定基準
Tエクノロジカルパラメータ | 400°C について | 410°C について | 420°C について | 430°C について | ||||
CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | |
3H | ≥650 | ≥70 | ≥650 | ≥80 | ≥650 | ≥90 | ≥650 | ≥105 |
4H | ≥600 | ≥80 | ≥600 | ≥90 | ≥600 | ≥110 | ≥600 | ≥125 |
5H | ≥600 | ≥90 | ≥600 | ≥100 | ≥600 | ≥115 | ≥600 | ≥130 |
注記: 加熱溶液 Na+<0.5%.上記の試験結果は加工条件の影響を受け,データは参照のみであり,生産の基礎として使用されません.
サイズ
違う | ポイント | 仕様 | 検出方法 |
1 | D臨時Tオレランス | 1300*1100*(±2mm) | テープ測定 |
2 | 厚さ | 0.50~1.1±0.05m 1.3~20±0.05m | マイクロメートル |
3 | 厚さの差 | ≤0.04mm | マイクロメートル |
4 | 横切りの 違い | ≤00.3% | テープ測定
|
5 | ストライプ | ≤レベル2 | ポイント 光源 |
6 | 平らさ (テンパーリング前) | 0.50~0だった55≤0.15% ((=h/L) 0.70~20≤0.10% ((=h/L) |
|
外見の仕様
違う | ポイント | 仕様 | 検出方法 | |
1 | 効果的質量面積 | 縁の10mmの外にあるすべての領域は有効質量領域である. |
| |
2 | 外見 の 欠陥 | 擦り傷 | w≤0.03mm 許容される 0.03mm< についてw≤0.05mm,L について≤25mm(点欠陥による制御) w>0.05mm 禁止 |
投光ランプ 2000-2500Lux
|
バブル | d≤0.05mm 算出されていません 0.05mm< についてd≤0.2mm 数字≤5 /m² d>0.2mm,許されない | |||
石や粘着性のあるスチールなどの含有物 | d≤0.05mm 算出されていません 0.05mm< についてd≤0.2mm 数字≤5 /m² d>0.2mm,許されない | |||
3 | エッジの欠陥 | チッピング | 単一の切片 L について≤20.0mm,W≤1.0ミリ≤厚さの1/2 (右の写真のように). 積み重なった切片の長さは,ガラスプレートの辺の長さの10%未満です. |
|
4 | 裂け目や角が欠けている | 許されない | ||
5 | 表面の汚れ (ガラスのスプレー,付属物,点汚染) | 普通の洗剤で除去できない汚れは許されない. | ||
d≤0.05mm 算出されていません 0.05mm< についてd≤0.3mm 番号≤5 /m² d>0.3mm,許されない | 外見検出と同じ方法だ | |||
梱包Q について量
S/N | L について*W*T(mm) | 梱包Q について生産量 (PについてB について牛) |
1 | 大きさは1300×1100×0です25 | 900 |
2 | 大きさは1300×1100×0です33 | 1020 |
3 | 大きさは1300×1100×0です40 | 900 |
4 | 大きさは1300×1100×0です50 | 750 |
5 | 大きさは1300×1100×0です55 | 680 |
6 | 大きさは1300×1100×0です70 | 550 |
7 | 大きさは1300×1100×0です82 | 490 |
8 | 大きさは1300×1100×0です95 | 420 |
9 | 1300×1100×1で0 | 410 |
10 | 1300×1100×1で1 | 370 |
11 | 1300×1100×1で3 | 310 |
12 | 1300×1100×1で5 | 280 |
13 | 1300×1100×1で6 | 250 |
14 | 1300×1100×1で8 | 230 |
15 | 1300×1100×2です. この2つの要素は,0 | 200 |
パッケージ図
浮遊ガラスは,原材料であるシリカ砂,石灰岩,ソーダ灰,マグネシウムを炉で熱することで作られる.溶解された後に,大幅の溶けたチンの床に広がる.制御された冷却プロセス中にアニールオーブンのローラーに沿って移動溶けたチンの上にゆっくりと固化します.この点から,単一の連続した滑らかなガラスのリボンが出現します. 下の写真のように:
保存
保存条件: 温度 ≤30°C,湿度 ≤65% (凝縮なし),保存期間は配送日から6ヶ月です.
