|
| ブランド名: | CHIYAN |
| モデル番号: | チアン-M2 |
| MOQ: | 10000平方メートル |
| 価格: | 交渉可能 |
| 支払条件: | ,T/T,ウェスタン・ユニオン |
| 供給能力: | 年間生産量200万平方メートル |
前面の太陽光カバー/太陽光熱冷却ガラスのための軽量超薄型ガラスシート
ウルトラはっきりした 中等アルミニウムシリケートガラス(チアン-M2) 環境に優しい超薄型 アルミシリケートガラスは一定強度です
特徴:
高い衝撃耐性
高い 摩擦 耐性
柔軟性
高屈強度抵抗性

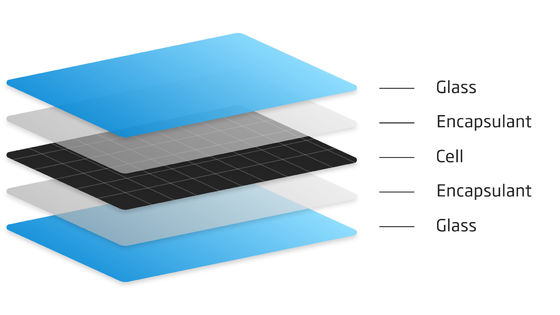

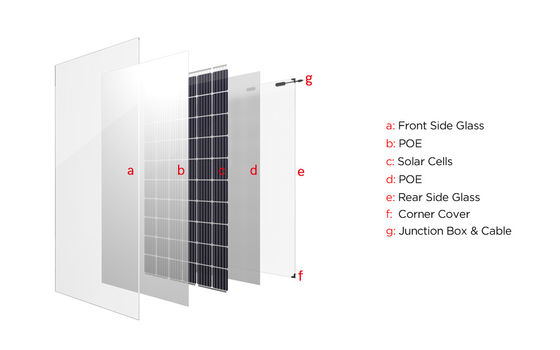

適用する: 自動車,消費者電子機器のカバープレート,太陽光発電,工業タッチ,スマートホーム分野に広く使用されています.
正規のTハックネス:
20.0mm 1.80mm 1.50mm 1.30mm オーバーライン
1.10mm 0.70mm 0.55mm
0.40mm 0.33mm 0.25mm
チアン-M2ほらs0.25~2.0mm 厚さ中等アルミニウムシリケート市場では既に広く利用されています顧客必要なもの
スタンダードSイーゼ:1300*1100mm (5代目)
注記: サイズは顧客のニーズに応じてカスタマイズできます.
製品組成
ウルトラはっきりした中程度のアルミ・シリケートガラスでは,通常のソーダ石灰よりもよりよいストレスとストレス深さを達成します. ガラスガラスのAl2O3含有量を増加させ,イオン交換能力を増加させることで
|
構成要素 |
SiO2 |
アル2O3 |
Fe2O3 |
カオ |
MgO |
K2O |
Na2O |
|
設定値の範囲 |
690.0-72 だった0 |
4.5-8 だった0 |
< について0.01 |
60.0-8 だった0 |
3.5-5 わかった0 |
0.1-10 |
13.0-14 わかった5 |
物理的資産パラメータ
|
S/N |
ポイント |
ユニット |
試験基準 |
CY-M2 |
|
1 |
密度 |
g/cm3 |
GB/T5432-2008年 |
2.48±001 |
|
2 |
屈折指数 |
/ |
GB/T 2680-2021 |
1.51±001 |
|
3 |
ヤングのモジュール |
GPA |
GB/T 37780-2019 |
73.0±05 |
|
4 |
伝播性 |
% |
GB/T 2680-2021 |
≥91.5 |
|
5 |
容積抵抗性 |
lg ((Ω.cm) |
GB/T31838.2-20歳19 |
≥100 |
|
6 |
ダイレクトリ常数 |
/ |
SJ/T 11043-1996 年 |
≥70 |
|
7 |
柔らかい点 |
°C |
GB/T 28195-2011 |
750±10 |
|
8 |
ストレンドポイント |
°C |
GB/T 28196-2011 |
516±5 |
|
9 |
焼却点 |
°C |
GB/T 28196-2011 |
562±5 |
|
10 |
熱伝導性 |
W/(ミー・K) |
JC/T 675-1997 年 月 日 |
0.682±010 |
|
11 |
熱膨張力 |
* 10−7°C |
SJ/T 11036-1996 年 |
85±5 |
|
12 |
光弾性系数 |
nm/cm/MPa |
BS 7604-1-1992 |
27.0±02 |
|
13 |
ポイソン係数 |
/ |
GB/T 28195-2011 |
0.23±002 |
|
14 |
ヴィッカース硬さ |
HV |
GB/T 16534-2009 |
610±10 |
化学冷却プロセスパラメータ設定基準
|
Tエクノロジカルパラメータ |
400°C について |
410°C について |
420°C について |
430°C について |
||||
|
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
|
|
3H |
≥650 |
≥70 |
≥650 |
≥80 |
≥650 |
≥90 |
≥650 |
≥105 |
|
4H |
≥600 |
≥80 |
≥600 |
≥90 |
≥600 |
≥110 |
≥600 |
≥125 |
|
5H |
≥600 |
≥90 |
≥600 |
≥100 |
≥600 |
≥115 |
≥600 |
≥130 |
注記: 加熱溶液 Na+<0.5%.上記の試験結果は加工条件の影響を受け,データは参照のみであり,生産の基礎として使用されません.
サイズ
|
違う |
ポイント |
仕様 |
検出方法 |
|
1 |
D臨時Tオレランス |
1300*1100*(±2mm) |
テープ測定 |
|
2 |
厚さ |
0.50~1.1±0.05m 1.3~20±0.05m |
マイクロメートル |
|
3 |
厚さの差 |
≤0.04mm |
マイクロメートル |
|
4 |
横切りの 違い |
≤00.3% |
テープ測定
|
|
5 |
ストライプ |
≤レベル2 |
ポイント 光源 |
|
6 |
平らさ (テンパーリング前) |
0.50~0だった55≤0.15%(=h/L) 0.70~20 ≤0.10% ((=h/L) |
|
外見の仕様
|
違う |
ポイント |
仕様 |
検出方法 |
|
|
1 |
効果的質量面積 |
縁の10mmの外にあるすべての領域は有効質量領域である. |
|
|
|
2 |
外見 の 欠陥 |
スクラッチエス |
w≤0.03mm許される 0.03mm< についてw≤0.05mm,L について≤25mm(点欠陥による制御) w>0.05mm許されない |
投光ランプ2000〜2500Lux
|
|
バブル |
d≤0.05mm算出されていません 0.05mm< についてd≤0.2mm, 数字≤5 /m² d>0.2mm,許されない |
|||
|
石や粘着性のあるスチールなどの含有物 |
d≤0.05mm算出されていません 0.05mm< についてd≤0.2mm, 数字≤5 /m² d>0.2mm,許されない |
|||
|
3 |
エッジの欠陥 |
チッピング |
単一の切片 L について≤20.0mm,W≤1.0ミリ≤1/2 t のハックネス (右の写真が示すように) について 積分された切片の長さは,ガラスプレートの辺の長さの10%未満です.. |
|
|
4 |
裂け目や角が欠けている |
許されない |
||
|
5 |
表面 汚れ (ガラスのスプレー,付属物,点汚染) |
普通の洗浄剤で除去できない汚れは許されない.. |
||
|
d≤0.05mm算出されていません 0.05mm< についてd≤0.3mm, 数字≤5 /m² d>0.3mm,許されない |
"S"はメソッドは外見検知として. |
|||
梱包Q について量
|
S/N |
L について*W*T(mm) |
梱包Q について生産量 (PについてB について牛) |
|
1 |
大きさは1300×1100×0です25 |
900 |
|
2 |
大きさは1300×1100×0です33 |
1020 |
|
3 |
大きさは1300×1100×0です40 |
900 |
|
4 |
大きさは1300×1100×0です50 |
750 |
|
5 |
大きさは1300×1100×0です55 |
680 |
|
6 |
大きさは1300×1100×0です70 |
550 |
|
7 |
大きさは1300×1100×0です82 |
490 |
|
8 |
大きさは1300×1100×0です95 |
420 |
|
9 |
1300×1100×1で0 |
410 |
|
10 |
1300×1100×1で1 |
370 |
|
11 |
1300×1100×1で3 |
310 |
|
12 |
1300×1100×1で5 |
280 |
|
13 |
1300×1100×1で6 |
250 |
|
14 |
1300×1100×1で8 |
230 |
|
15 |
1300×1100×2です. この2つの要素は,0 |
200 |
パッケージ図
保存
保存条件: 温度 ≤30°C,湿度 ≤65% (凝縮なし),保存期間は配送日から6ヶ月です.
